Костыль кровельный т-образный - назначение, особенности, конструкция

Автор

Плоские стальные листы – прочный кровельный материал, устойчивый к коррозии, перепадам температуры. Может применяться для перекрытия кровель со сложной конфигурацией. Небольшой вес упрощает перевозку и подъем листов на крышу.

Это плюсы. Из недостатков – небольшая толщина металла (0,45-0,55 мм) и отсутствие ребер жесткости. Под весом скопившегося снега, наледи свободные края листов на карнизном свесе могут деформироваться.

Чтобы исключить риск повреждения кровельного покрытия, на доски обрешетки дополнительно монтируют Т-образные костыли – доборные элементы из горячекатаной стали с защитным покрытием (цинк, грунт) или без него.

Посмотреть образцы с подробными техническими параметрами, оставить заявку на поставку можно на https://sf-market.ru/catalog/kostyl-t-obraznyy/, сайте строительного маркетплейса СФ-Маркет. Здесь можно заказать метизы (стандартные артикулы или под заказ, с учетом расчетной нагрузки), элементы безопасности кровли, водосточные системы, защитные кожухи для трубопроводов от ведущих российских заводов. Все металлоизделия сертифицированы, соответствуют действующим стандартам.

Возможен самовывоз, доставка транспортными компаниями в любые регионы РФ. Компания работает с частными и юрлицами, ограничений по сумме заказа нет.

Назначение

Основное – усиление, повышение жесткости, несущей способности края карнизного свеса, защита от деформации кровельного металла, вырывания листов из креплений во время сильного ветра. Т-образный кровельный костыль монтируют на доски обрешетки на расстоянии 70-90 см друг от друга с выносом на 5-7 см (или расчетное расстояние). Получается что-то вроде дополнительного каркаса.

Кровельный костыль нужен и для организации водостоков. На фальцевой крыше, из-за гладкой поверхности, вода перемещается неравномерно (во время сильного ветра, например), переполняя водосточные трубы.

Для направленного распределения воды формируют естественный уклон кровли в сторону выпускных воронок, регулируя вынос и высоту подъема костыля на обрешетке.

Фото2

Конструкция, ГОСТы, монтаж

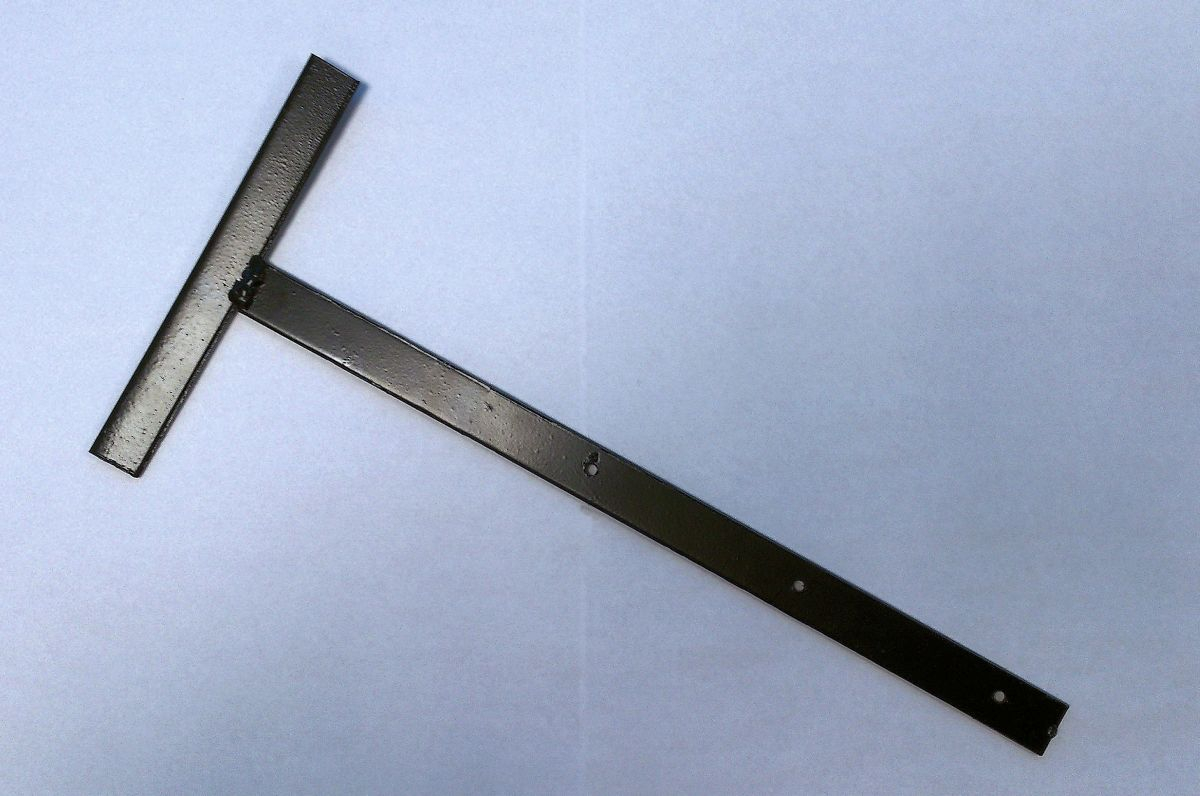

Костыль кровельный Т-образный – это две полосы металла шириной 20-40 мм сваренные между собой в форме буквы Т (отсюда и название).

Нормативные требования:

- стандартная длина "ноги" с отверстиями для крепежа по ГОСТ - 400 мм, перекладины - 100, 200 мм;
- минимальная толщина стали – 4мм;
- сталь – высокоуглеродистая (повышенной прочности, твердости), устойчивая к деформациям;
- сварной шов – один (в месте стыка ноги и перекладины), либо два, в зависимости от расчетной несущей нагрузки, иногда, для повышения жесткости костыля делают специальные фаски;
- покрытие грунт – если костыли ставят на участках, примыкающих в стенам, то есть велика вероятность образования ржавых потеков на фасаде.



Костыли монтируют на доски обрешетки, регулируя ширину выноса. Сначала крепят на один саморез, после проверяют горизонталь (тот же шнур, натянутый вдоль карниза), при необходимости поправляют положение метиза, жестко крепят к основанию.

Чтобы костыли работали и увеличивали жесткость, устойчивость карнизного свеса к ветровым нагрузкам, отливы (полосы металла с загибом) монтируют в натяг так, чтобы изгиб упирался в кромку Т-образного метиза. А капельник заходил за костыль на пару сантиметров.

Если этого не сделать, толку от метизов не будет - при сильном ветре или скоплении наледи, возможно частичное повреждение, деформация металла.
